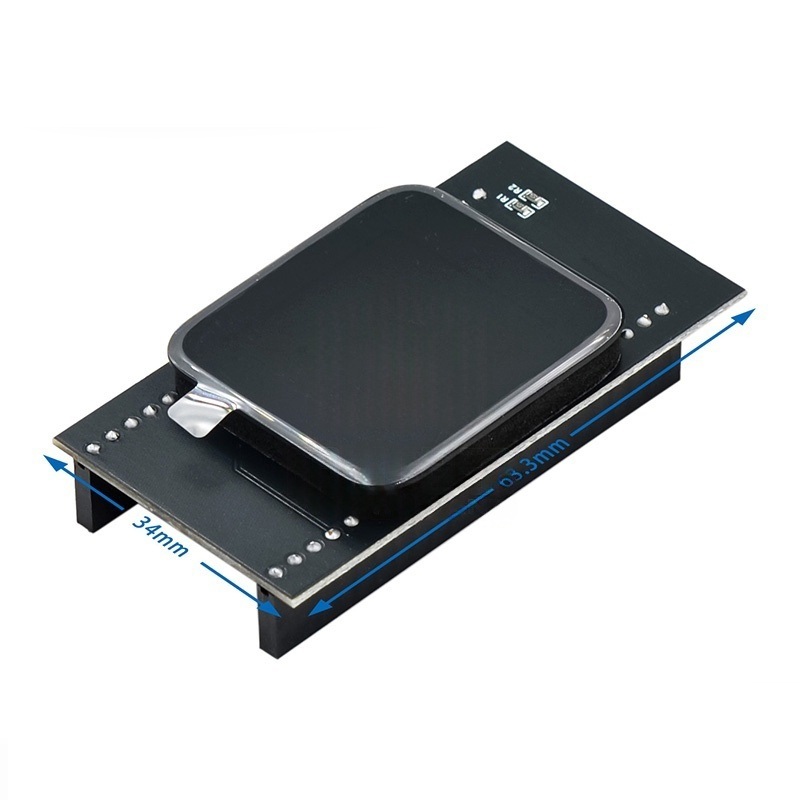

TFT LCD 1.69 inch ESP32 S3 Expansion Board Display Layar Shield

1.69" Capacitive Screen Expansion Board Khusus ESP32-S3

Tingkatkan tampilan antarmuka (UI) proyek IoT Anda dengan Modul Layar Sentuh Kapasitif 1.69 Inci ini! Dirancang secara khusus sebagai shield (papan ekspansi) untuk core board ESP32-S3, modul ini sangat praktis dan langsung tancap (plug-and-play) tanpa perlu repot merakit kabel jumper yang rumit.

Sangat ideal untuk membuat smartwatch rakitan, dashboard IoT mini, perangkat smart home, maupun sistem antarmuka mesin.

Antarmuka Komunikasi & Pemetaan Pin (Pinout):

Modul ini memanfaatkan dua jenis protokol komunikasi yang terpisah untuk layar , memberikan respon yang cepat dan stabil. Semua pin sudah dipetakan dengan rapi ke ESP32-S3:

1. Koneksi Layar / Display (Protokol SPI):

MOSI: Pin 45

SCK (Clock): Pin 40

CS (Chip Select): Pin 42

DC (Data/Command): Pin 41

RST (Reset Display): Pin 37

2. Koneksi Panel (Protokol I2C):

SDA (Data I2C): Pin 39

SCL (Clock I2C): Pin 38

RST (Reset Touch): Pin 36

IRQ (Interrupt Request): Pin 4

Ketersediaan Tegangan:

Secara otomatis mengambil suplai tegangan operasional 3.3V (3V3) dan GND langsung dari pin header ESP32-S3 yang terpasang di bawahnya, sehingga sangat aman untuk sirkuit logika TFT dan chip layar sentuh.

Spesifikasi Fisik & Teknis:

Tipe Layar: TFT LCD dengan Capacitive panel

Ukuran Layar: 1.69 Inci.

DISCLAIMER PRODUK:

Produk ini merupakan komponen elektronik/modul pendukung, bukan produk jadi dan tidak dapat digunakan secara mandiri tanpa integrasi dengan komponen atau perangkat lain. Penggunaan produk memerlukan pemahaman dasar elektronika, termasuk pemasangan dan/atau penyolderan, sehingga disarankan digunakan oleh pengguna berpengalaman atau dengan pendampingan orang dewasa/ahli/guru.

Gambar produk hanya ilustrasi, tampilan atau warna dapat berbeda tergantung batch, namun secara fungsi tetap sesuai.

Produk ditujukan untuk edukasi, eksperimen, riset, dan pengembangan, bukan untuk penggunaan konsumsi langsung. Kerusakan akibat kesalahan pemasangan, penyolderan, atau modifikasi merupakan tanggung jawab pengguna dan tidak termasuk garansi. Pembeli dianggap memahami karakteristik produk sebelum membeli.
